Produktdetails:
|
Modulation: | COFDM | Frequenz: | 300-800MHz (Wahl), 12G/2.4G/5.8GHz (besonders angefertigt) |
---|---|---|---|
Rf-Spitzenleistung: | 2-5Watt (justierbar) | Spannung: | DC 12V |
Bandbreite: | 1.25/2.5/6/7/8MHz (optional) | NLOS Abstand: | 1-3km |
Größe: | 140*85*50mm | Gewicht: | 800g (Nettogewicht) |
Markieren: | Audiovideoübermittler 300Mhz COFDM,Rundfunkcofdm-Audiovideoübermittler,Audiovideoübermittler 900Mhz |

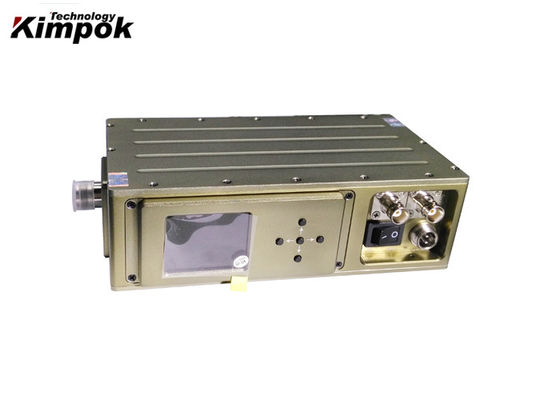

300Mhz-900Mhz COFDM Radioapparat-Audiovideoübermittler für Sendung
Einleitung:
Dieses ist ein exklusiver Übermittler und ein Empfänger des Entwurfs COFDM. Hat einen Charakter der geringer Energie, kleines Maß auf dem Übermittler, und wir stellen mehr angemessene Vergütungen zur Verfügung, um ihn intuitiver und natürlich zu machen. Der Gebrauch H.264, der Format und Modulation kodiert COFDM (kodierte orthogonale Frequenzmehrkanalausrüstung) mit dem Empfänger mit 4 Kanälen, liefert hohe Qualität des Bildes in der Entschließung 1920*1080P, kurze Latenz.
Dieses spezielle Konstruktionssystem ist für Abstandsgetriebe langer Strecke UAV, es ist auch populär, auf anderen Gebieten für Video-Audiogetriebe der Live-Übertragung zu verwenden.
Eigenschaften:
Technologie-Spezifikation:
Übermittlerparameter:
Frequenz | 300-800MHz (justierbar), 1.2G/2.4G/5.8GHz (besonders angefertigt) |
Rf-Spitzenleistung | 2-5Watt (justierbar) |
Spannung | DC12V |
Modulation | COFDM |
Konstellation | QPSK, 16QAM, 64QAM (optional), QPSK/16QAM/64QAM @ 6/7/8MHz |
Bandbreite | 1.25/2.5/6/7/8MHz (optional) |
Übertragungsrate | 2/4/6/8Mbps (optional) |
FEC | 1/2,2/3,3/4,5/6,7/8 (optional) |
Schutz Interval | 1/32,1/16,1/8,1/4 (optional) |
Videoeingang | 1 Linie analoges Video PAL/NTSC |
Audioinput | Analoge linke und rechte Stereokanäle |
Videokompression | H.264 |
Datenverschlüsselung | Grundlegendes Kriechen Bits AES 265/ALLTECH |
Flachheit |
≤2dB (innerhalb des vollen Frequenzbereichs), ≤0.5dB (innerhalb 8MHz) |
Fördermaschine | 2K, 8K |
Videosignal | 1Vp-p@75 Ω, NTSC/PAL anpassungsfähig |
Entschließung | 720×576 (KAMERAD), 720×480 (NTSC) |
Rf-Schnittstelle | N (F) |
Videoformat | PAL/NTSC (Selbstanpassung) |
Handelsschnittstelle | BNC |
Fall-Material | Aluminiumlegierung, wasserdicht |
Eingebaute Batterie | 2300mA, 3Hours |
Arbeitsumfeld | -30~70° |
Abstand | 1-3km NLOS; 100km LOS von Bord-Boden |
Größe | 180*100*60mm |
Gewicht | 1444g (Nettogewicht) |
Empfängerparameter:
Frequenz | 300-800MHz (justierbar), 1.2G/2.4G/5.8GHz (besonders angefertigt) |
Gedächtnis | 60G, Aufnahme 1way 48hours |
Lcd-Monitor | 7inch oder 9,5 Zoll |
Empfangen Sie Empfindlichkeit | < -105dBm=""> |
Rf-Schnittstelle | N (F) |
Modulation | COFDM |
Stromversorgung | AC220V |
Bandbreite | 2/2.5/4/8MHz (justierbar) |
Konstellation | QPSK, 16QAM, 64QAM (optional), QPSK/16QAM/64QAM @ 6/7/8MHz |
FEC | 1/2,2/3,3/4,5/6,7/8 (optional) |
Schutz Interval | 1/32,1/16,1/8,1/4 (optional) |
Videoausgang | 1 Linie analoges Video PAL/NTSC |
Revolution | 720×576 (KAMERAD), 720×480 (NTSC) |
Linien von horizontalem | Linie 625 oder 525 |
Audioausgang | Analoge linke und rechte Stereokanäle |
Datenverschlüsselung | Grundlegendes Kriechen Bits AES 265/ALLTECH |
Spannung | AC220V±20V, DC14V~DC16V |
Arbeitsumfeld | -30~70° |
Größe | 370*490*220mm |
Weiht | 18kg |
Installations-Diagramm:
