Produktdetails:
|
Modulation: | COFDM 2K QPSK | Frequenz: | 300~900MHz (Wahl), 1.2G/2.4G/5.8GHz (besonders angefertigt) |
---|---|---|---|
Rf-Leistungsabgabe: | 1~5 Watt (justierbar) | Spannung: | DC11-14.5V |
Gegenwärtig: | 2.7A | Abstand: | Abstand 100 Kilometer LOS (auf Hubschrauber), 3~5km NLOS (in der Stadt) |
Markieren: | cofdm Video-Übertragung,Mini-cofdm Übermittler,Sprechender COFDM-Videozweiwegübermittler |

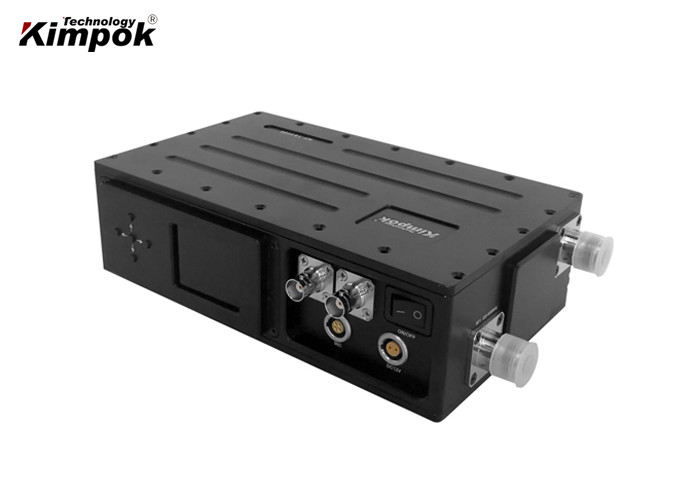

Sprechender NLOS drahtloser Handels Zweiwegabsender COFDM-Videoübermittler-5km mit Daten
Einleitung:
Dieses ist ein exklusiver Übermittler und ein Empfänger des Entwurfs COFDM. Hat einen Charakter der geringer Energie, kleines Maß auf dem Übermittler, und wir stellen mehr angemessene Vergütungen zur Verfügung, um ihn intuitiver und natürlich zu machen. Der Gebrauch H.264, der Format und Modulation kodiert COFDM (kodierte orthogonale Frequenzmehrkanalausrüstung) mit dem Empfänger mit 4 Kanälen, liefert hohe Qualität des Bildes in der Entschließung 1920*1080P, kurze Latenz.
Dieses spezielle Konstruktionssystem ist für Abstandsgetriebe langer Strecke UAV, es ist auch populär, auf anderen Gebieten für Video-Audiogetriebe der Live-Übertragung zu verwenden.
Eigenschaften:
Technologie-Spezifikation:
Übermittlerparameter:
Frequenz | 300-900MHz (justierbar), 1.2GHz/2.4GHz/5.8GHz (besonders angefertigt) |
Rf-Spitzenleistung | 2-5Watt (justierbar) |
Spannung | DC12V |
Modulation | COFDM |
Konstellation | QPSK, 16QAM, 64QAM (optional), QPSK/16QAM/64QAM @ 6/7/8MHz |
Bandbreite | 1.25/2.5/6/7/8MHz (optional) |
Übertragungsrate | 2/4/6/8Mbps (optional) |
FEC | 1/2,2/3,3/4,5/6,7/8 (optional) |
Schutz Interval | 1/32,1/16,1/8,1/4 (optional) |
Videoeingang | 1 Linie analoges Video PAL/NTSC |
Audioinput | Analoge linke und rechte Stereokanäle |
Videokompression | H.264 |
Datenverschlüsselung | Grundlegendes Kriechen Bits AES 265/ALLTECH |
Flachheit |
≤2dB (innerhalb des vollen Frequenzbereichs), ≤0.5dB (innerhalb 8MHz) |
Fördermaschine | 2K, 8K |
Videosignal | 1Vp-p@75 Ω, NTSC/PAL anpassungsfähig |
Entschließung | 720×576 (KAMERAD), 720×480 (NTSC) |
Rf-Schnittstelle | N (F) |
Videoformat | PAL/NTSC (Selbstanpassung) |
Handelsschnittstelle | BNC |
Fall-Material | Aluminiumlegierung, wasserdicht |
Eingebaute Batterie | 2300mA, 3Hours |
Arbeitsumfeld | -30~70° |
Abstand | 1-3km NLOS; 100km LOS von Bord-Boden |
Größe | 180*100*60mm |
Gewicht | 1444g (Nettogewicht) |
Empfängerparameter:
Frequeny/AV | 300~900MHz (justierbar), 1.2G/2.4G/5.8GHz (besonders angefertigt) |
Frequeny/DATA | 200-270MHz (justierbar) |
Modulation | COFDM 2K QPSK |
Empfangen Sie Empfindlichkeit | -105dBm |
Spannung | DC12-14V |
Konstellation | QPSK, 16QAM, 64QAM (optional) |
Rf gab gerade ein | -92dBm~-20dBm/-105dBm~-20dBm |
Rf-Widerstand | 50Ω |
Fördermaschine | 2K, 8K |
FEC | 1/2,2/3,3/4,5/6, 7/8 (optional) |
Schutz Interval | 1/32,1/16,1/8,1/4 (optional) |
Bandbreite | 2/2.5/4/8M (justierbar) |
Video-Decodierung | ISO/IEC13818-2 MPEG-2MP@ML |
Handels Ertrag | 2 Audio-output+2Video-Input |
Audioausgangausgabemodus | Analoges stereoStereo aus dem Gleichgewicht gebracht 300/200 Millivolt |
Videoentschließung | 1080P; 720P |
Videoformat | Kamerad/NTSC (autoadaptation) |
Audioausgang | Analoge linke und rechte Stereokanäle |
Längenverhältnis | 4:3, 16:9 |
Verschlüsselung | Grundlegendes Kriechen Bits AES 128/ALLTECH |
Fördermaschine | 2K, 8K |
Videokompression | 4:2 MPEG-2: 0 /MPEG-4 (optional) |
Entschließung | 720×576 (KAMERAD), 720×480 (NTSC) |
Antriebssteuerung RS232/RS485 | Standard-RS232/RS485 Niveau, 9600,8, N, 1 |
Schnittstelle der Daten RS232/RS485 | Standard-RS232/RS485 Niveau, Unterstützung 1200~115200 |
Rf-Schnittstelle | N (Art) |
Handelsschnittstelle | BNC |
OperatingTemperature | -25℃~55℃ |
Lagertemperatur | -40℃~70℃ |
Größe | 430*310*65mm (Fahrgestelle 1U) |
Gewicht | 1.5kg |
Verpackendetails |
|
Zusätze |
2*antennas (besonders angefertigt); Rf-Kabel und angebrachte Ausrüstungen. |
Art |
Papierkarton |
Größe |
Unbestimmt |
