Produktdetails:
|
| Name: | Rf-Endverstärker der hohen Leistung | Frequenz: | 300MHz |
|---|---|---|---|
| Rf-Spitzenleistung: | 20w | Funktions-Spannung: | 28VDC±1V |
| Maß: | 210*92*25mm | Arbeitsstrom: | 6A |
| Markieren: | linearer Endverstärker Rfs 300MHz,linearer Endverstärker Rfs 59dB,CER-Rf-Endverstärker |
||

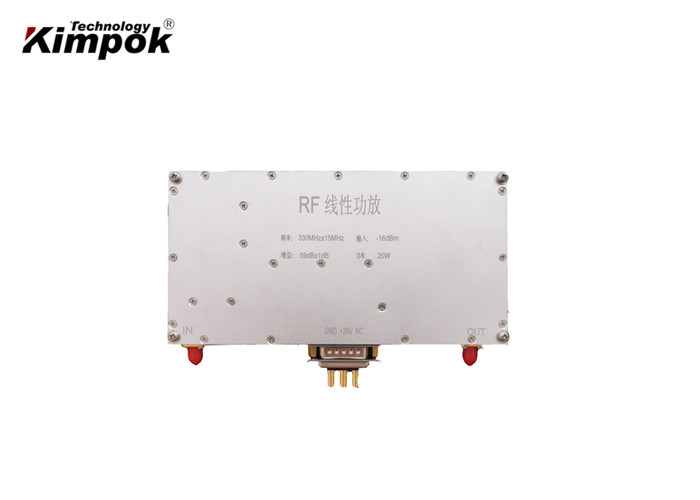

300MHz 20W linearer Endverstärker Rfs mit 59dB 28V Entstörungs
Lineare PN der hohen Leistung Eigenschaften Rfs:
Hauptspezifikation:
| Nein. | Einzelteil | Anforderungen | |
| 1 | Frequenzbereich | 330 MHZ ± 15 MHZ oder besonders angefertigt | |
| 2 | Signal-Quelle | Breitbandhochgeschwindigkeitslärmquelle | |
| 3 | Max Pout | 60dBm±1dB (über Frequenz bei der gleichen Temperatur) | |
| 60dBm±1dB (über Temperatur bei der gleichen Frequenz) | |||
| 4 | Schellfisch justieren |
Input/Output Option1 (Nichterfüllung) |
Wenn der Tatsächlichschellfisch nicht dem Zielschellfisch in alle 60 Sekunden, der ATT-Wertbedarf, durch Schritt 1dB im Bereich von 0-31dB erhöht zu werden oder verringert zu werden gleich ist, bis den Tatsächlichschellfisch ist dem Zielschellfisch gleich. |
| Input/Output Option2 |
43dBm durch YONLIT M&C Schellfisch ist über 37dBm ohne M&C |
||
| 5 | Rf-Hafen VSWR | ≤1.5 | |
| 6 | Funktions-Spannung | 28VDC±1V | |
| 7 | Arbeitsstrom | <5> | |
| 8 | Rf-Verbindungsstück | SMA-weiblich, 50 Ohm | |
| 9 | Maß | 310*92*25mm (exklusives Verbindungsstück) | |
| 10 | Stromversorgungs-Hafen | Zug-Kern Kondensator | |
| 11 | Betriebstemperatur | -25~+65℃ | |
| 12 | Schutz | Abschaltung mehr als 75℃, Selbstanlauf weniger als 50℃ | |
| Abschaltung als Energie mehr 15W aufhob, Selbstanlauf nach über 30s | |||
Input/Output Option1 (Nichterfüllung): Paralleles DB15Female
| DB15Femal | Beschreibung | IN/Out |
| PIN1 | 1dB (Fall in einer Luft oder 5V addieren: Kein ATT; Erdung: Ermöglichen Sie ATT) | IN |
| PIN2 | 2dB (Fall in einer Luft oder 5V addieren: Kein ATT; Erdung: Ermöglichen Sie ATT) | IN |
| PIN3 | 4dB (Fall in einer Luft oder 5V addieren: Kein ATT; Erdung: Ermöglichen Sie ATT) | IN |
| PIN4 | 8dB (Fall in einer Luft oder 5V addieren: Kein ATT; Erdung: Ermöglichen Sie ATT) | IN |
| PIN5 | 16dB (Fall in einer Luft oder 5V addieren: Kein ATT; Erdung: Ermöglichen Sie ATT) | IN |
| PIN7 | PR (hob Rf-Energie, 0.05V/dB, 10dB Strecke, 2-2.3V@40dBm) auf | Heraus |
| PIN10 | PF (Vorwärts-Rf-Energie, 0.05V/dB, 20dB Strecke, 2-2.3V@47dBm) | Heraus |
| PIN11 | En (5V: PA WEG; Fall in einer Luft oder in der Erdung: PA AN) | IN |
| PIN12 | TA (Temperaturwarnung, Warnung: 5V, normal: 0V) | Heraus |
| PIN13 | VA (VSWR-Warnung, Warnung: 5V, normal: 0V) | Heraus |
| PIN14 | Tc (Temperatur: 0.01V-/1℃, 0.75V-@25 ℃) | Heraus |
| PIN15 | Boden | Boden |
Input-/Outputwahl 2: Frau DB9 für YONLIT M&C
| DB9Female | Beschreibung | IN/Out |
| PIN1 | PA AUF Indikator 4.9V | Heraus |
| PIN3 | Externe ALC-Steuerung, Inputstrecke 0-5V) | IN |
| PIN4 | Stromversorgung 5V | Heraus |
| PIN5 | PF (Vorwärts-Rf-Energie, maximal: 0-5V, 20dB schellte) | Heraus |
| PIN6 | En (5V: PA WEG; Fall in einer Luft oder in der Erdung: PA AN) | IN |
| PIN7 | TA (Temperaturwarnung, Warnung: 5V, normal: 0V) | Heraus |
| PIN8 | VA (VSWR-Warnung, Warnung: 5V, normal: 0V) | Heraus |
| PIN9 | Boden | Boden |
FAQ:
Q1: Was kann ich von Ihnen kaufen?
Digitaler Handels Übermittler COFDM, IP-Maschenradio, analoger Videoübermittler, Radiodatentransceiver und Hauptausschuß Übermittlerempfänger Soems.
Q2: Warum sollte ich Sie wählen?
Unser Kern R&D-Team kommt von der erstklassigen Universität in China, Major in der Nachrichtentechnik. Wir glauben, dass drahtlose Kommunikation auf in der Zukunft sich entwickeln in den Berufsmärkten hält.
Q3: Haben Sie eine Mindestbestellmenge?
Keine MOQ-Grenze, 1pc ist annehmbar.
Q4: Welchen ein bisschen Produktservice kann ich haben?
Soem- u. ODM-Service.
Q5: Was ist die Produktgarantie?
Wir bieten Zwei-Jahrgarantie und lebenslange Wartung an.
Q6: Was ist die durchschnittliche Vorbereitungs- und Anlaufzeit?
5-7 Werktage für regelmäßiges Modell und 20-30 Werktage für kundengebundenes Modell.
Q7: Welche Arten von Zahlungsmethoden nehmen Sie an?
Wir nehmen Banküberweisung, Western Union, Paypal oder Barzahlung an.
Q8: Können Sie die relevante Dokumentation liefern?
Ja können wir die meiste Dokumentation einschließlich Analysenzertifikate/Übereinstimmung zur Verfügung stellen; Ursprungsland und andere Ausfuhrmeldungen wo erforderlich.
